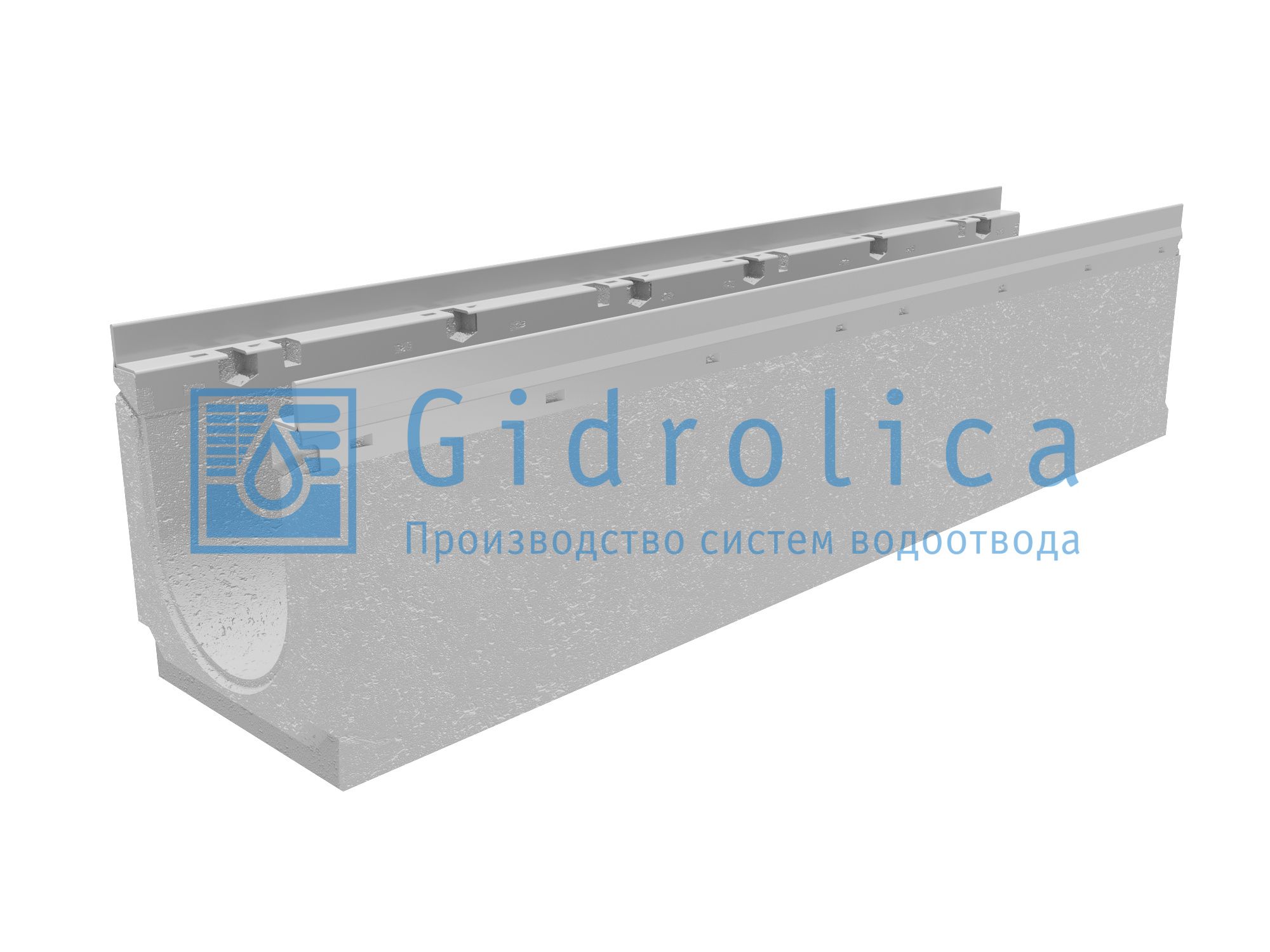

Лоток водоотводный бетонный коробчатый (СО-150мм), с оцинкованной насадкой, с уклоном 0,5% КUу 100.21,3 (15).25,5(21,5)-BGU-Z, № 8

Серия KUу, типоразмер №8: канал 150 мм, уклон дна 0,5%, нагрузка A15. Два исполнения насадки — ширина 21,3 см с посадкой 15 мм и 25,5 см с посадкой 21,5 мм, диапазон 6,5 мм.

Глубина траншеи и смежные конструкции

У старших типоразмеров серии строительная высота лотка больше — траншея под №8 глубже, чем под №3 или №5. Это напрямую затрагивает организацию монтажа: на глубине от 40 см возникают требования к креплению стенок выемки, а на городских объектах растет вероятность пересечения с кабельными лотками, канализационными трубами и прочими подземными коммуникациями. Еще на стадии проектирования стоит сверить отметку дна траншеи с исполнительной документацией по инженерным сетям — это исключает переделки на этапе земляных работ. Длина секции 1 м удобна при разбивке: координаты каждого стыка известны заранее.

Насадка и точность отметки

Шаг между крайними значениями посадки — 6,5 мм. При аккуратно выполненном основании этого диапазона достаточно, чтобы скомпенсировать отклонения без подбора толщины постели на каждой секции отдельно. Исполнение 21,3 см подходит под стандартный финишный пакет, 25,5 см — под утолщенное мощение или асфальтобетон с выравнивающим подслоем.

Оцинкованная сталь насадки исключает деформации кромки при уплотнении пазух виброплитой.
