Канализационная насосная станция (КНС)
Канализационная насосная станция (КНС) применяется для перекачки вод, загрязняемых в процессе выполнения бытовых или промышленных задач. КНС используется в случаях, когда нет возможности подать воду самотеком. Современные корпуса насосных станций изготавливаются из полимеров, имеющих высокие показатели прочности и стойких к коррозии.
Канализационная насосная станция (КНС) Гидролика
КНС Гидролика – это установка, включающая в себя группу насосов, которая используется для перекачки жидкостей, поступающих в нее. Чаще всего это канализационные стоки от жилых или промышленных территорий. Ключевые компоненты КНС: резервуар для приема жидкости, насосы, напорный трубопровод, контрольное и сигнальное оборудование.
Параметры насосов и их количество рассчитываются индивидуально, исходя из длины, диаметра, материала трассы. Внутри КНС монтируются корзина для сбора мусора, поплавковые датчики уровня, люк и система вентиляции.
КНС позволяют осваивать новые территории на затапливаемых или заболоченных участках, перекачивать канализационные стоки с отдаленных кварталов в городские канализационные сети, прокладывать канализации по сложным рельефам, создавать поверхности с большой площадью водостока под строительство зон с твердым покрытием: паркинговые зоны, автомобильные дороги и т.д.

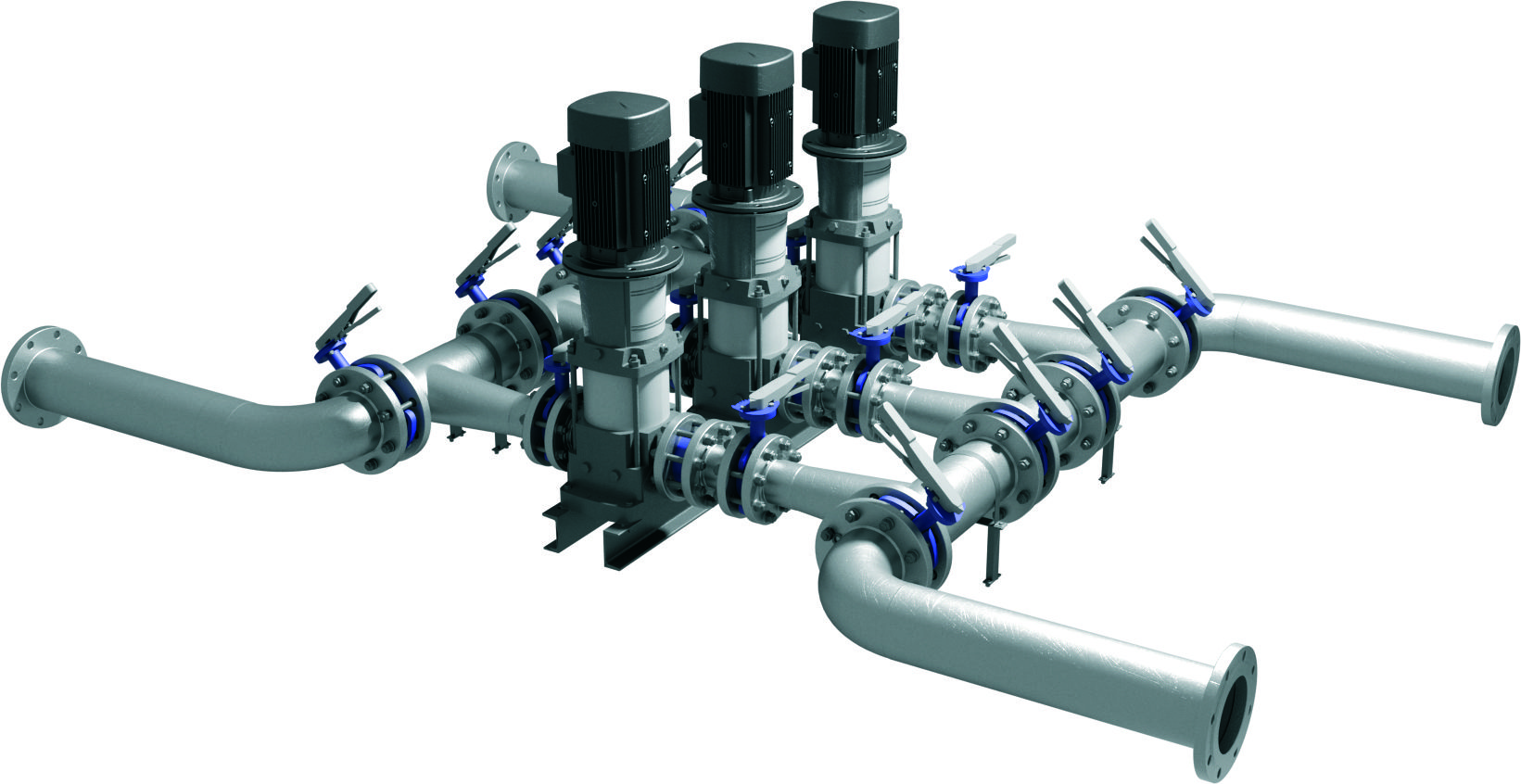

Компания Гидролика разрабатывает комплектные канализационные насосные станции с погружными насосами WILO, KSB, GRUNDFOS, предназначенные для перекачки поверхностных, хозяйственно-бытовых и промышленных сточных вод.

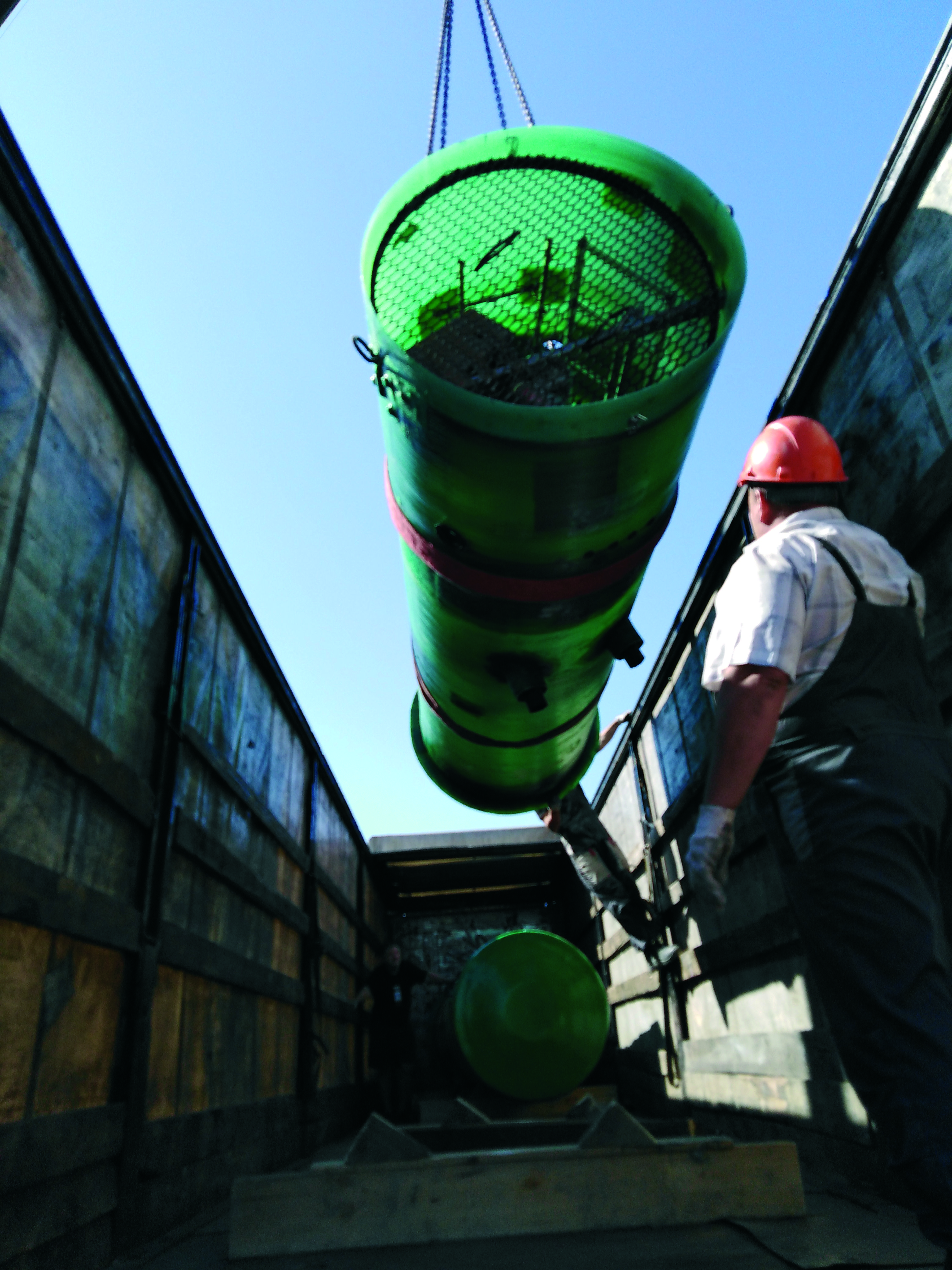

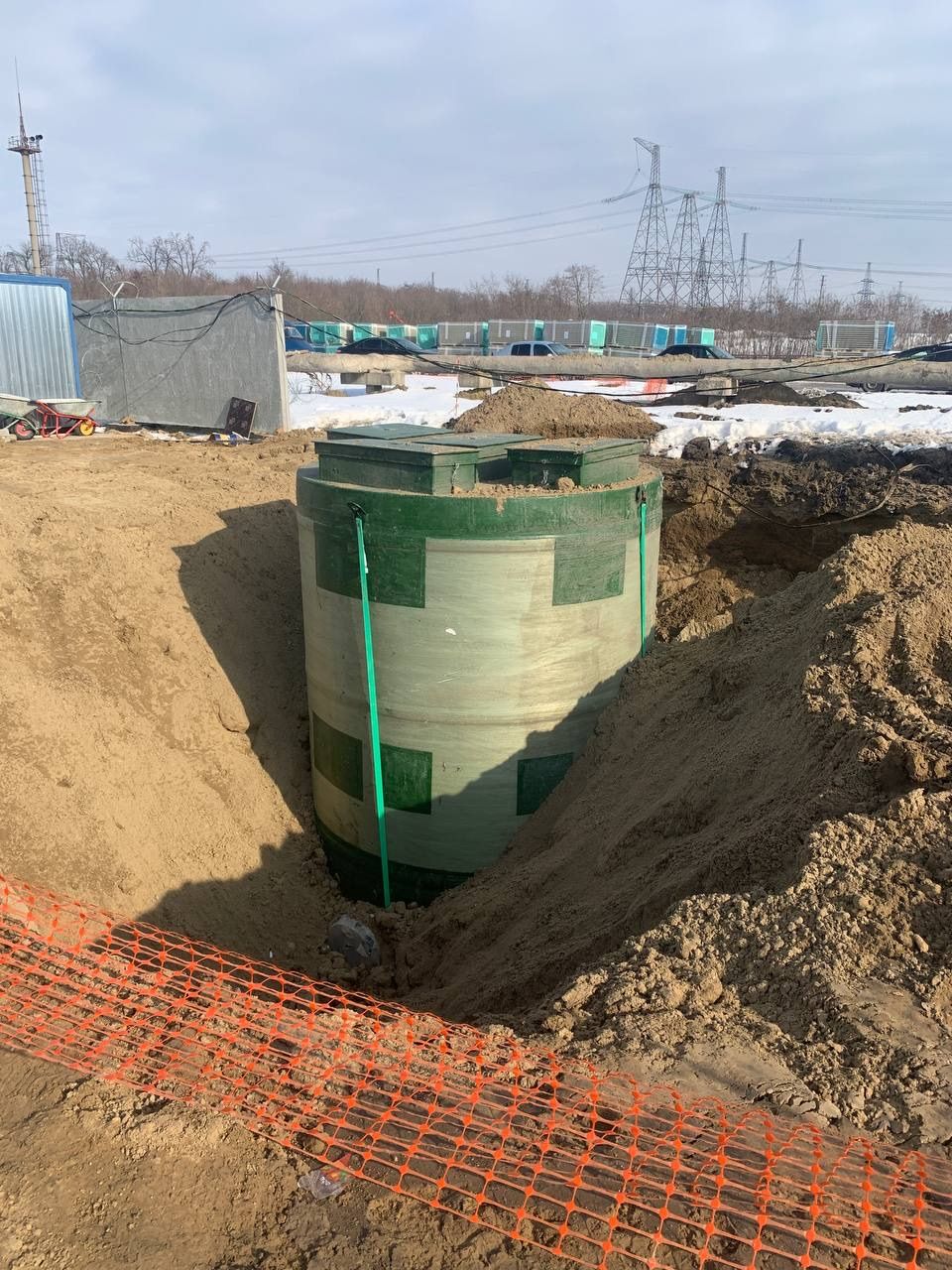

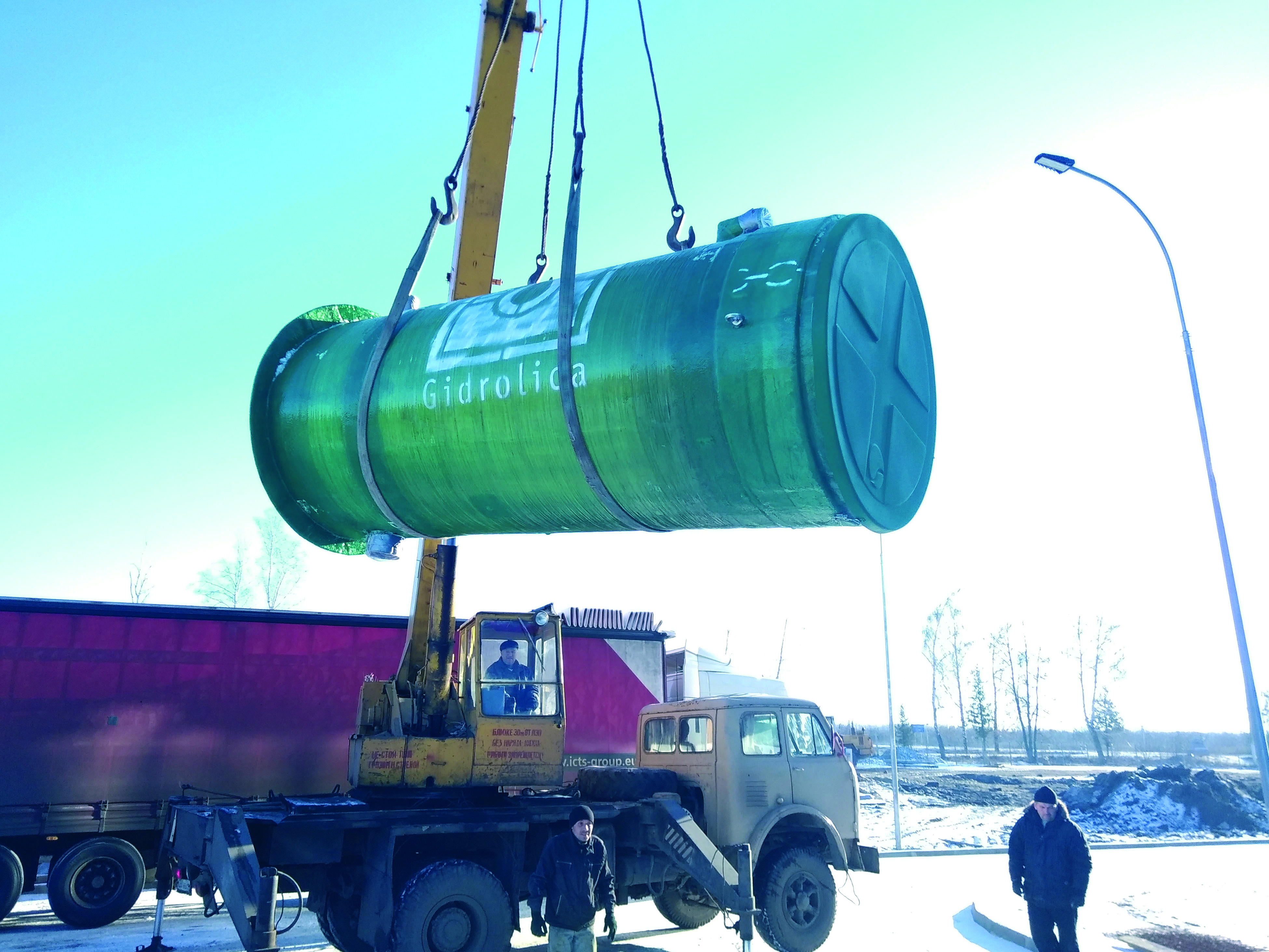

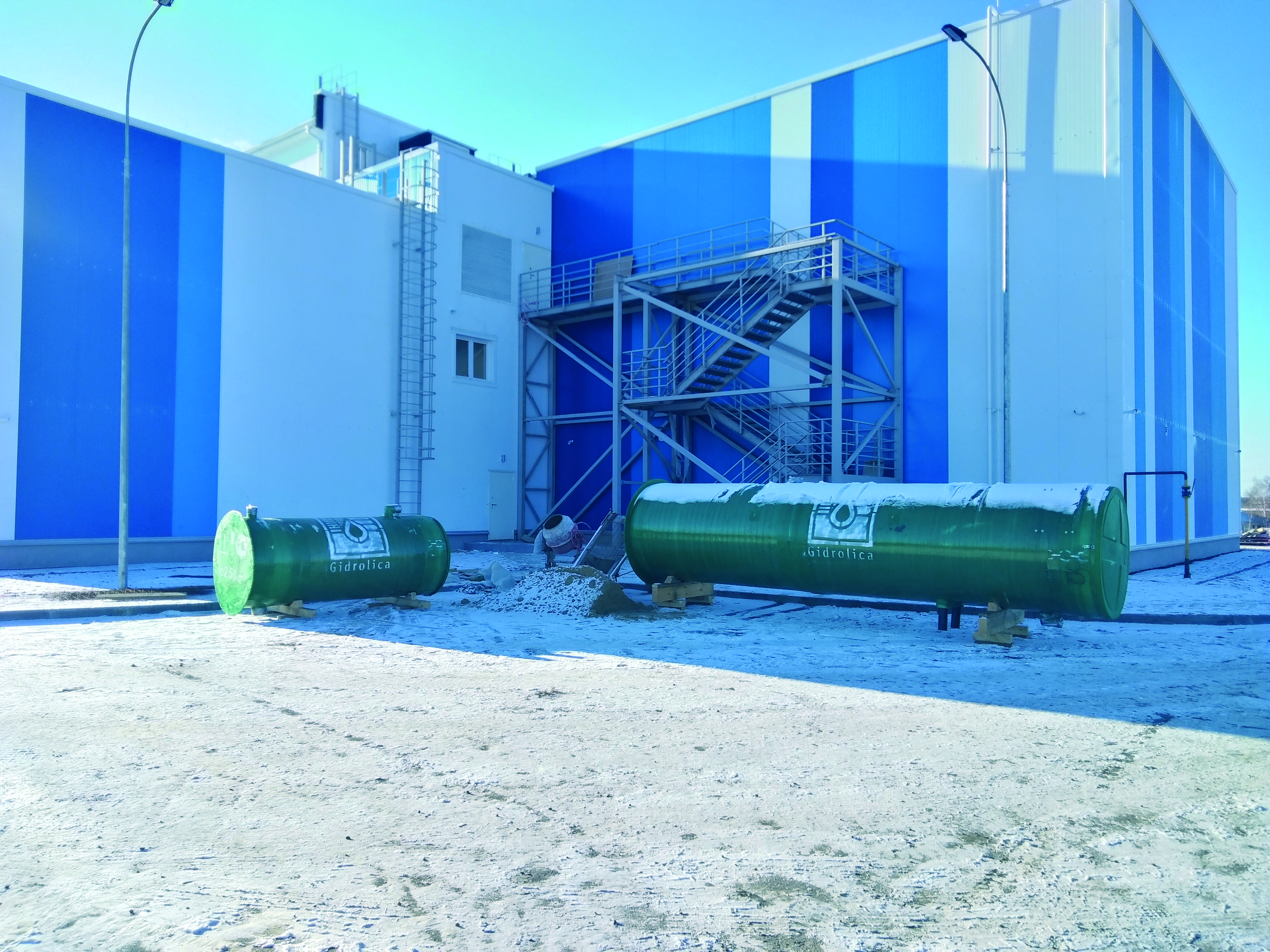

КНС легко монтируются, занимают минимум места, работают в автоматическом режиме, функционируют без сбоев в любом климате, могут поставляться ЖД или автотранспортом. Диаметр КНС – от 1 до 4,2 м, высота – от 1,5 до 12 м. КНС могут размещаться на открытом воздухе под навесом, в обогреваемых или необогреваемых павильонах.

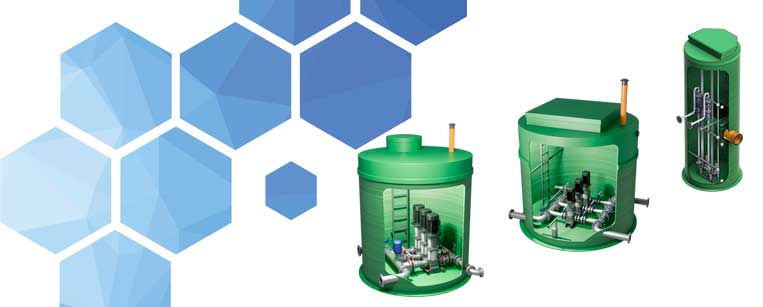

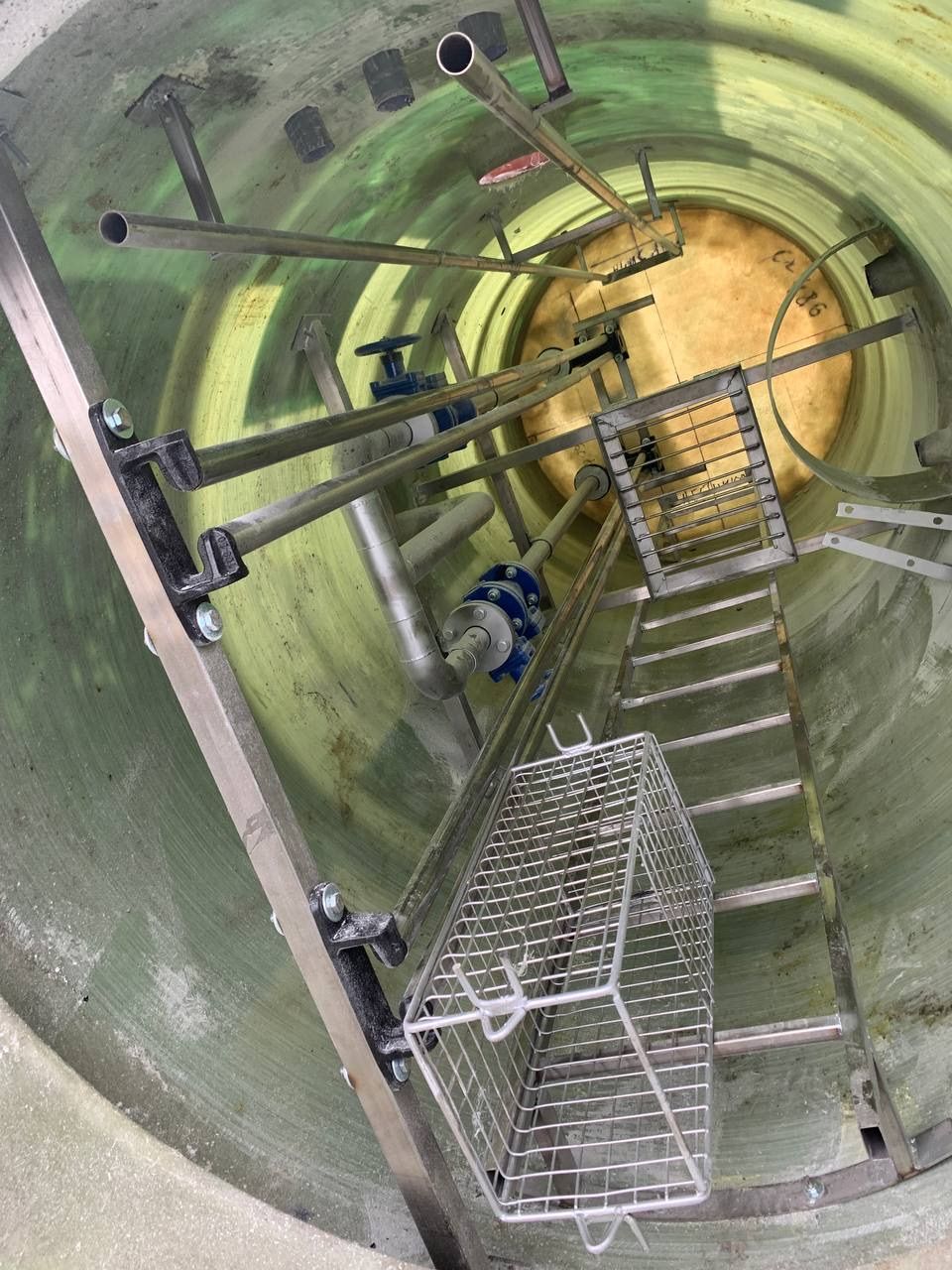

Комплектация КНС
- Корпус насосной станции
- Металлическая рама для крепления насосов
- Трубопровод из нержавеющей стали
- Задвижка клиновая
- Обратный клапан
- Лестница AL
- Направляющие насосов из нержавеющей стали
- Подводящий патрубок
- Напорный патрубок из нержавеющей стали
- Запирающийся люк (крышка)
- Вентиляционный патрубок
- Кабельный ввод
- Площадка обслуживания из композитных материалов
- Корзина для сбора мусора из стеклопластика
- Направляющие для корзины из нержавеющей стали
В случае если КНС используются для перекачки нефтесодержащих стоков, насосы, электрооборудование и вентиляторы поставляются во взрывозащитной комплектации, кабеля и датчики уровня – в бензостойком исполнении.
Преимущества КНС Гидролика
- Производятся в заводских условиях с высоким уровнем качества.

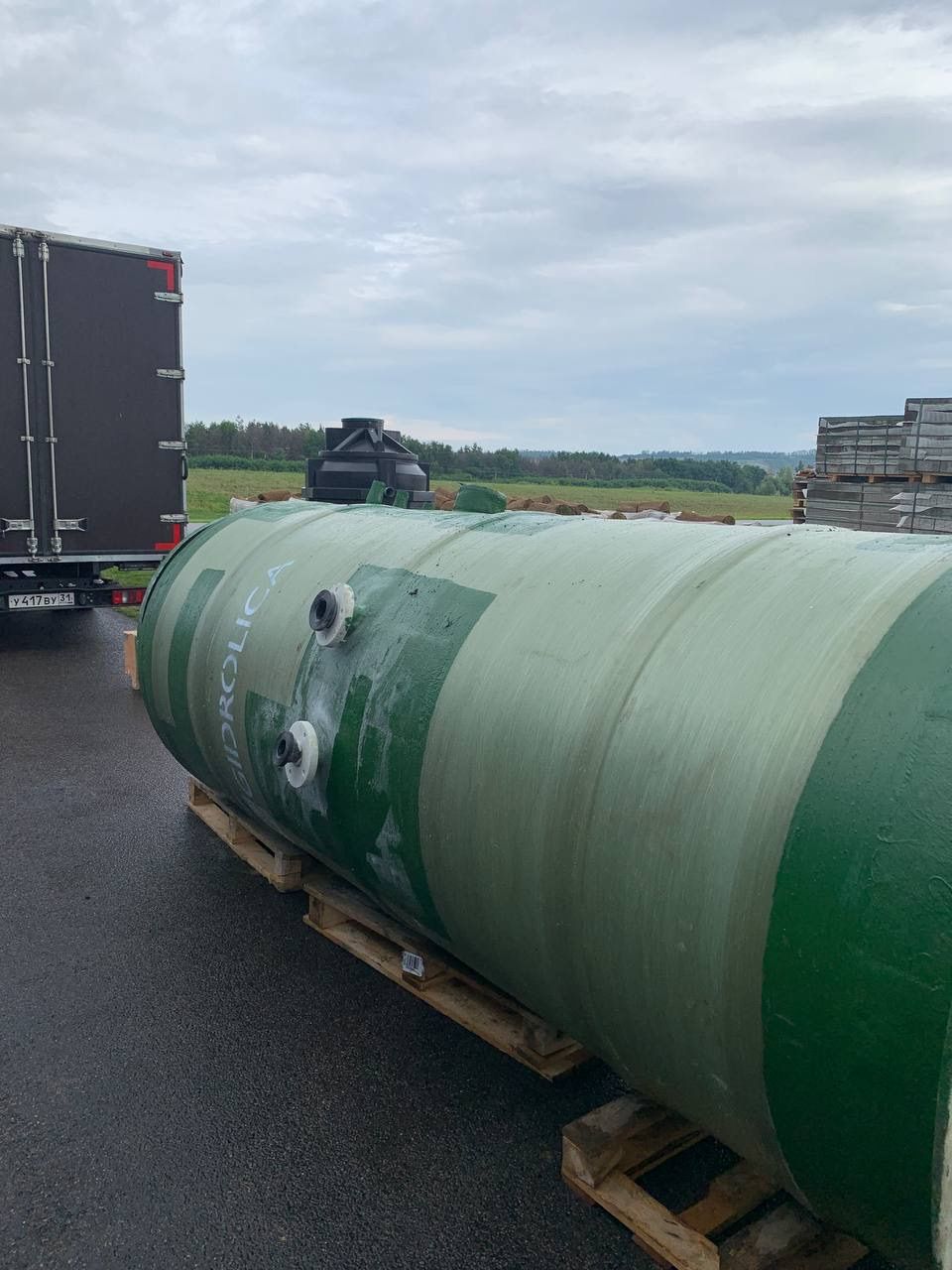

- Корпус КНС из армированного стеклопластика имеет высокие показатели прочности и небольшой вес. За счет этого КНС легко монтируются, а стойкость к коррозии делает их эксплуатацию долговечной.
- При изготовлении конструкции КНС используются высокотехнологичные погружные насосы, что обеспечивает длительную работу КНС без сбоев.
- Комплексная конструкция КНС позволяет размещать внутри станции все необходимое оборудование. Таким образом, при установке КНС наземные строения не требуются.
Гидролика предоставляет следующие услуги:
- Проектирование КНС.
- Доставку выбранного оборудования на объект и качественный монтаж.
- Полный спектр шеф-монтажных мероприятий и работ по пуско-наладке.
- Гарантийное и сервисное обслуживание установок по очистке ливневых стоков.
- Комплексное обслуживание КНС.
Характеристики
Вес 1 метра КНС при различных вариантах диаметра корпуса и напорного трубопровода.
Высота КНС расчетная или проектная.
Диаметр КНС, мм | Диаметр напорного трубопровода, не менее, мм | Вес корпуса на 1м, кг |
---|---|---|
D=1000 | DN=50 | 42 |
D=1000 | DN=65 | 45 |
D=1100 | DN=50 | 45 |
D=1100 | DN=65 | 48 |
D=1200 | DN=50 | 55 |
D=1200 | DN=65 | 58 |
D=1400 | DN=50 | 60 |
D=1400 | DN=65 | 62 |
D=1400 | DN=80 | 65 |
D=1400 | DN=100 | 68 |
D=1500 | DN=50 | 73 |
D=1500 | DN=65 | 75 |
D=1500 | DN=80 | 77 |
D=1500 | DN=100 | 80 |
D=1600 | DN=50 | 86 |
D=1600 | DN=65 | 90 |
D=1600 | DN=80 | 93 |
D=1600 | DN=100 | 95 |
D=1800 | DN=50 | 109 |
D=1800 | DN=65 | 112 |
D=1800 | DN=80 | 114 |
D=1800 | DN=100 | 120 |
D=2000 | DN=65 | 133 |
D=2000 | DN=80 | 135 |
D=2000 | DN=100 | 140 |
D=2000 | DN=150 | 145 |
D=2300 | DN=80 | 200 |
D=2300 | DN=100 | 205 |
D=2300 | DN=150 | 210 |
D=2300 | DN=200 | 217 |
D=2300 | DN=250 | 230 |
D=2300 | DN=300 | 240 |
D=2500 | DN=80 | 229 |
D=2500 | DN=100 | 233 |
D=2500 | DN=150 | 237 |
D=2500 | DN=200 | 252 |
D=2500 | DN=250 | 260 |
D=2500 | DN=300 | 270 |
D=3000 | DN=150 | 344 |
D=3000 | DN=200 | 360 |
D=3000 | DN=250 | 367 |
D=3000 | DN=300 | 375 |
D=3200 | DN=150 | 400 |
D=3200 | DN=200 | 415 |
D=3200 | DN=250 | 423 |
D=3200 | DN=300 | 431 |
D=3600 | DN=150 | 488 |
D=3600 | DN=200 | 505 |
D=3600 | DN=250 | 515 |
D=3600 | DN=300 | 520 |
D=4200 | DN=150 | 633 |
D=4200 | DN=200 | 650 |
D=4200 | DN=250 | 656 |
D=4200 | DN=300 | 670 |
