Бетонные лотки класса D400, E600 и F900

Особенности лотков

Чтобы лотки соответствовали нагрузкам, относящим их к классам D400, E600 и F900, они изготавливаются из бетона марки В40 методом вибропрессования. Это максимально уплотняет структуру изделия, снижает до минимума степень водопоглощения, поэтому лотки получаются не только прочными, но и морозоустойчивыми, поскольку влага не проникает внутрь отсутствующих пор и не разрушает бетон при замерзании и расширении.

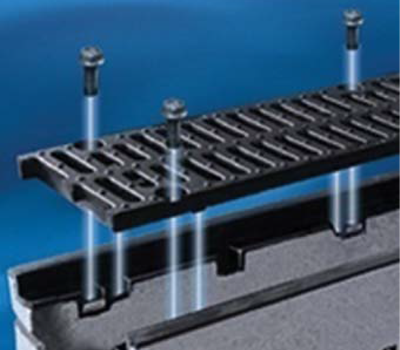

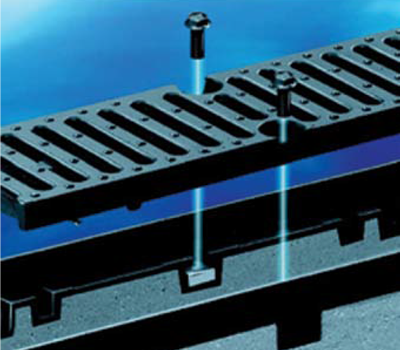

Также для износоустойчивости лотки оснащаются решетками, которые делаются из чугуна ВЧ40. Края лотков защищены насадками, которые могут изготавливаться из стали толщиной 4 мм или чугуна ВЧ40, они вмурованы в тело лотка. Решетки крепятся болотами, обычно на один погонный метр применяется до восьми штук. Используется сменное болтовое соединение для возможности замены крепежа при выходе из строя, чтобы решетки всегда оставались зафиксированными.

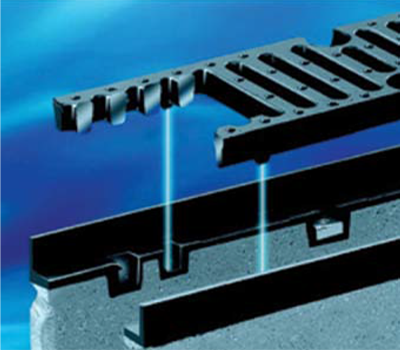

Насадки и решетки также оснащаются механизмом крепления «шип-паз», что предотвращает продольное смещение решетки, а также снимает часть нагрузки с болтов и этим продлевает эксплуатационный период крепления.

Лотки с усиливающей стальной и чугунной насадками имеют свои особенности и преимущества.

Усиливающая насадка из стали

Подходит для лотков, относящихся к классам D400 и E600. Чаще всего применяется в лотках, которые имеют небольшое внутреннее сечение — DN100, DN150, DN200.

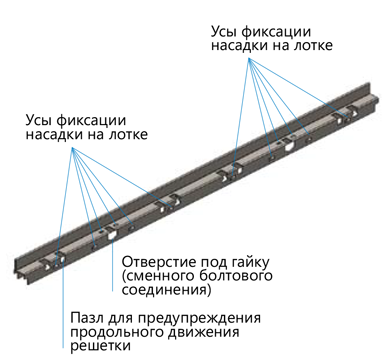

Стальные оцинкованные насадки отличаются преимуществами:

• Используется сталь толщиной 4 мм, которая оцинковывается, что делает край лотка более надежно защищенным и долговечным.
• Насадка фиксируется в бетонной структуре лотка посредством специальных усов. Она получается несъемной, поскольку полностью утоплена в бетон.
• Насадка дополняется отверстиями под гайки сменного болтового соединения лотка и решетки.
• Большая устойчивость крепления решетки достигается тем, что насадка имеет паз под решеточный шип, и этим предотвращается продольное смещение решетки, что дополнительно снижает нагрузку с болтов.

Усиливающая насадка из чугуна

Чугунные насадки для водоотводных лотков используются в изделиях классов E600 и F900. Они обеспечивают устойчивость к максимальным нагрузкам, которые встречаются в местах интенсивного движения транспорта. Чугунные насадки подходят для лотков, имеющих сечения DN200. DN300 и DN400. Они дополнительно повышают характеристики лотков, повышают устойчивость как к статическим, так и динамическим нагрузкам.

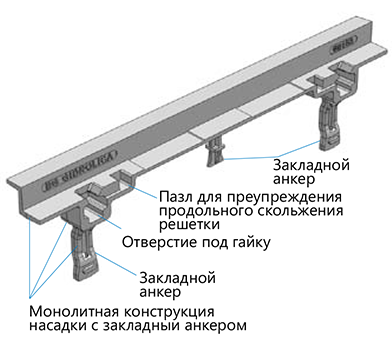

Чугунные насадки отличаются преимуществами:

• они изготавливаются из чугуна повышенной прочности ВЧ40;
• насадка и закладной анкер утапливаются в бетон лотка, поэтому они становятся единой монолитной конструкцией;
• отверстия для сменных гаек герметично защищают бетон лотка, обеспечивая ему дополнительное предохранение.

Как и стальные насадки, чугунные имеют пазы для шипов решетки, чем предотвращается продольное движение и снятие части нагрузки с болтов.
