Инструкция по монтажу и эксплуатации систем поверхностного водоотвода Gidrolica®
Чтобы система поверхностного водоотвода прослужила как можно дольше, следует четко придерживаться правил монтажа и эксплуатации такой системы.
Общие схемы установки систем водоотвода Gidrolica®
Схемы установки лотков в местах с интенсивным движением транспорта |
Схемы установки лотков в местах с неинтенсивным движением транспорта |
||||||||||||
|
|
Схемы установки лотка водоотводного и пескоуловителя серий BGU-Z / BGZ-S
| Асфальтобетонное покрытие | Брусчатое покрытие | Тротуарная плитка | |
|---|---|---|---|
|

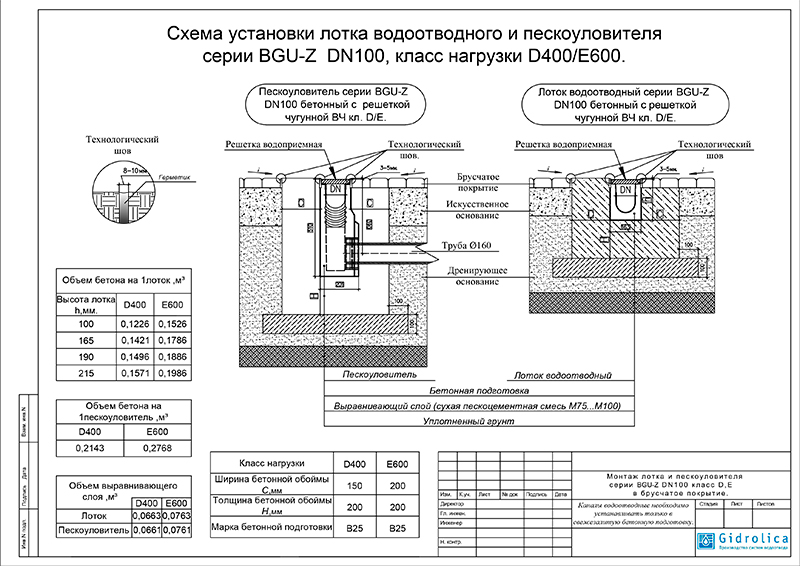

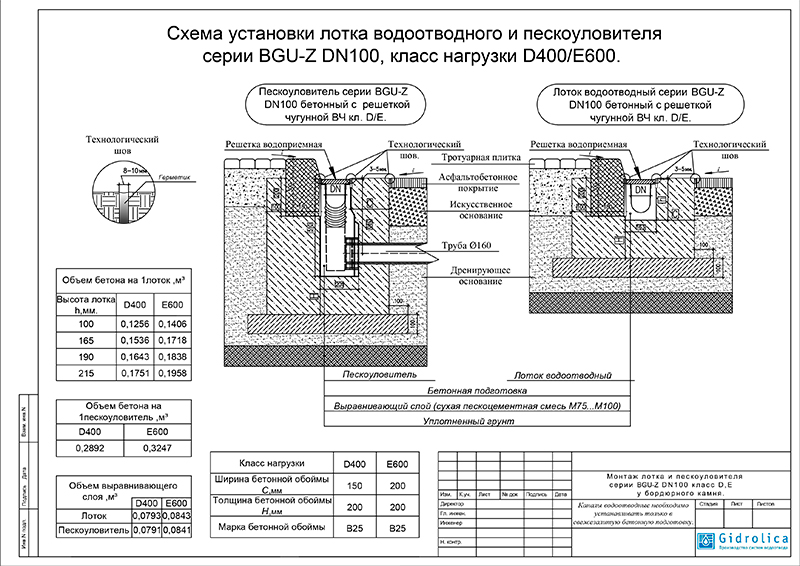

DN100 класс нагрузки D400/E600 |
|
|
|
|

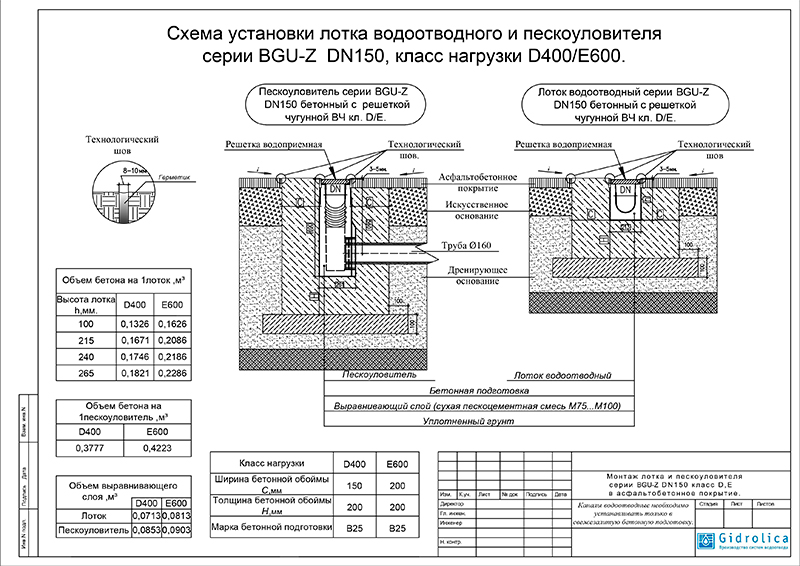

DN150 класс нагрузки D400/E600 |
|
|
|
|

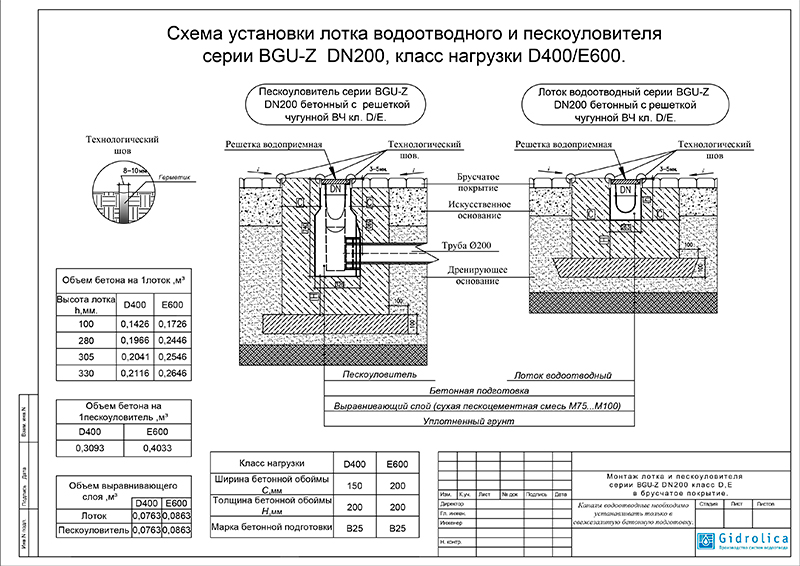

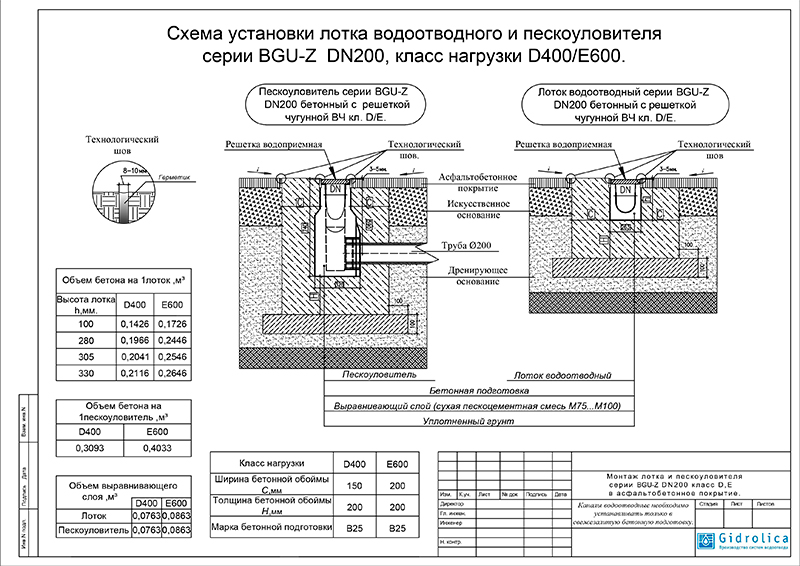

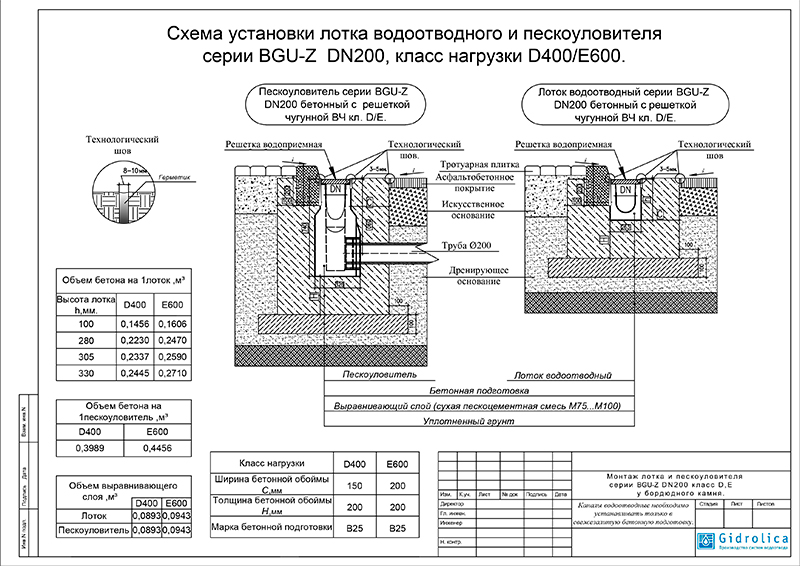

DN200 класс нагрузки D400/E600 |
|
|
|
|

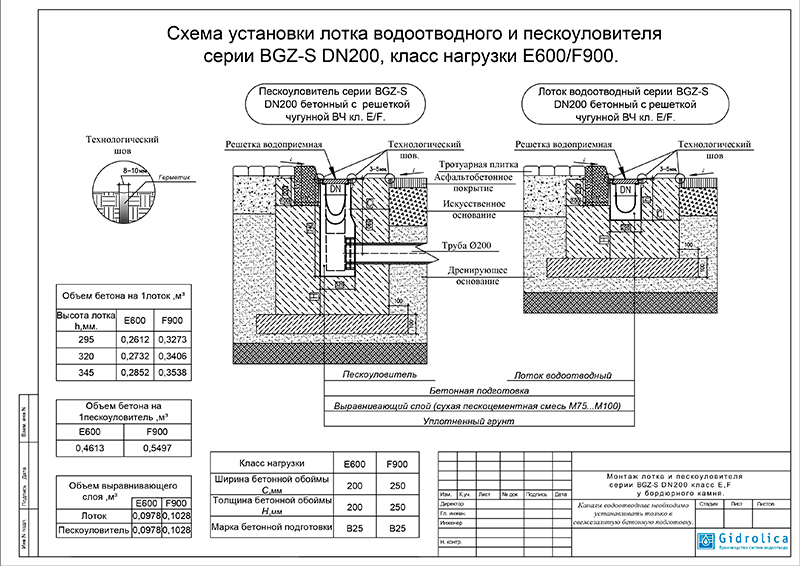

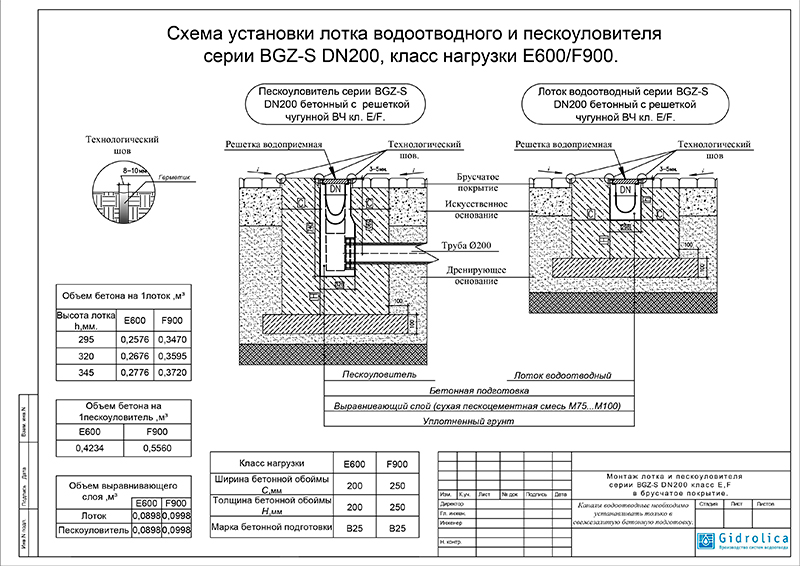

DN200 класс нагрузки E600/F900 |
|
|
|
|

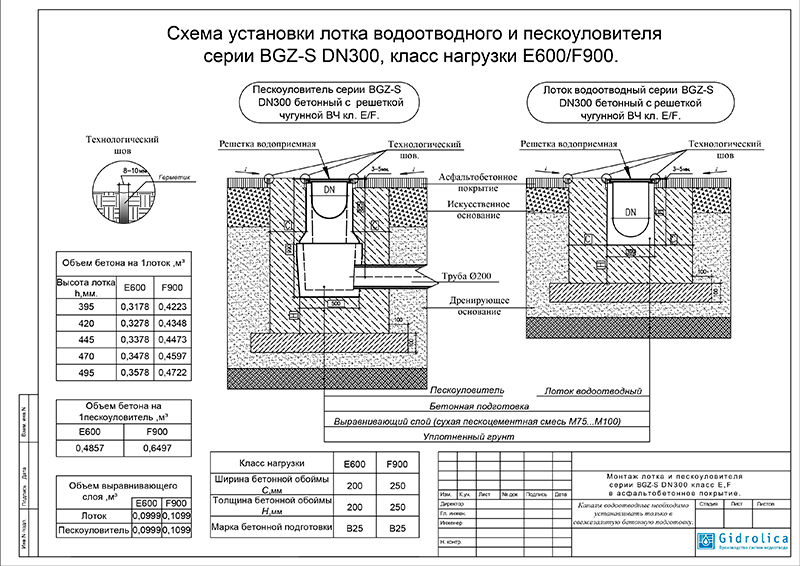

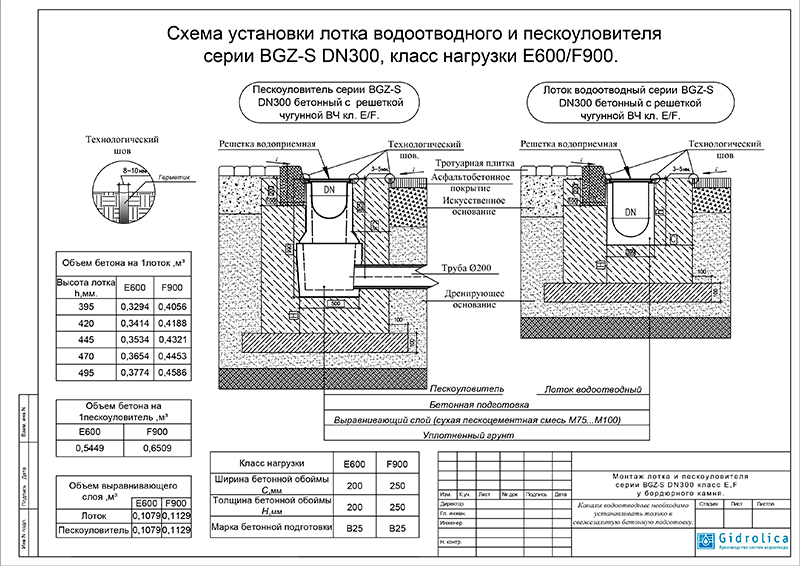

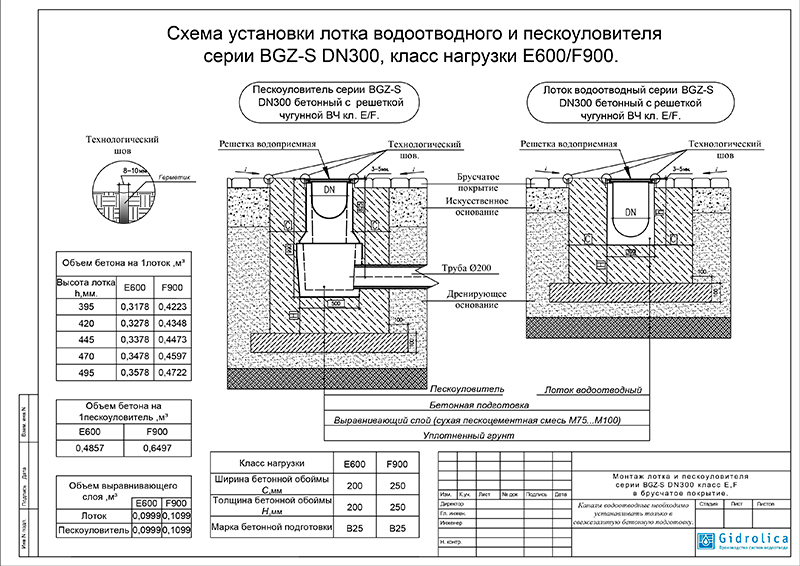

DN300 класс нагрузки E600/F900 |
|
|
|
|

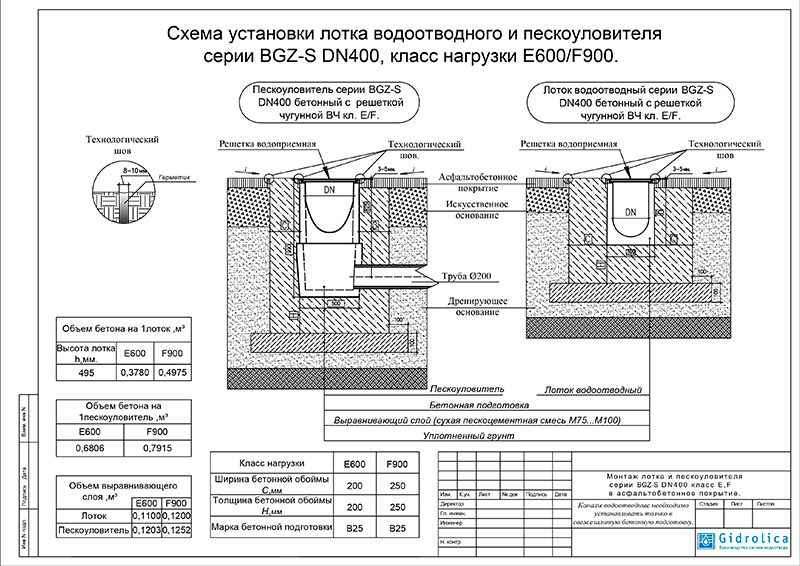

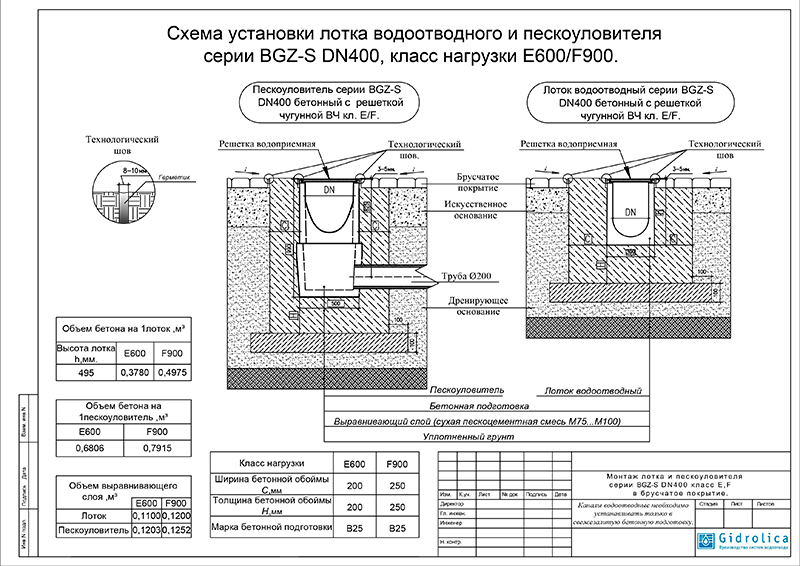

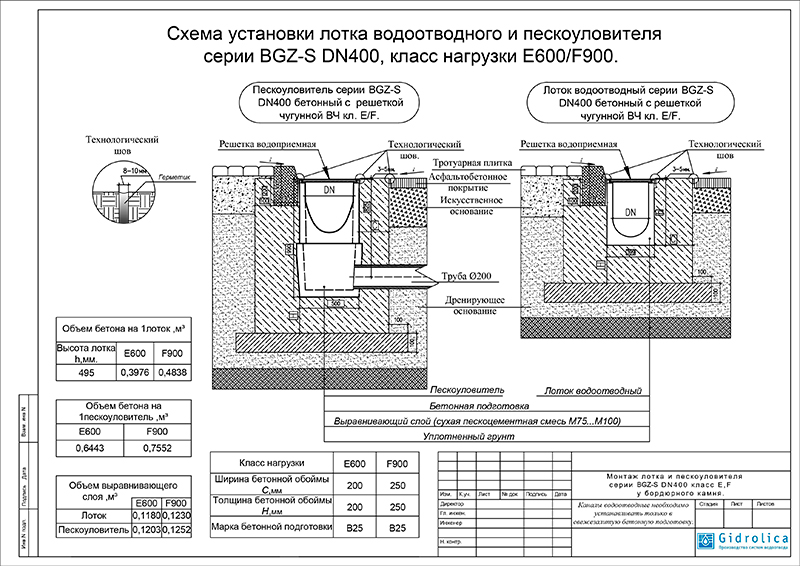

DN400 класс нагрузки E600/F900 |
|
|
|
|

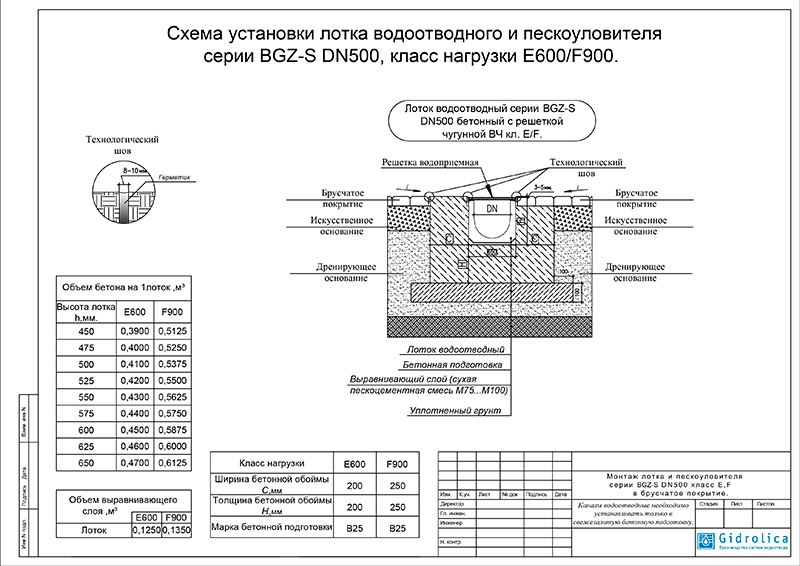

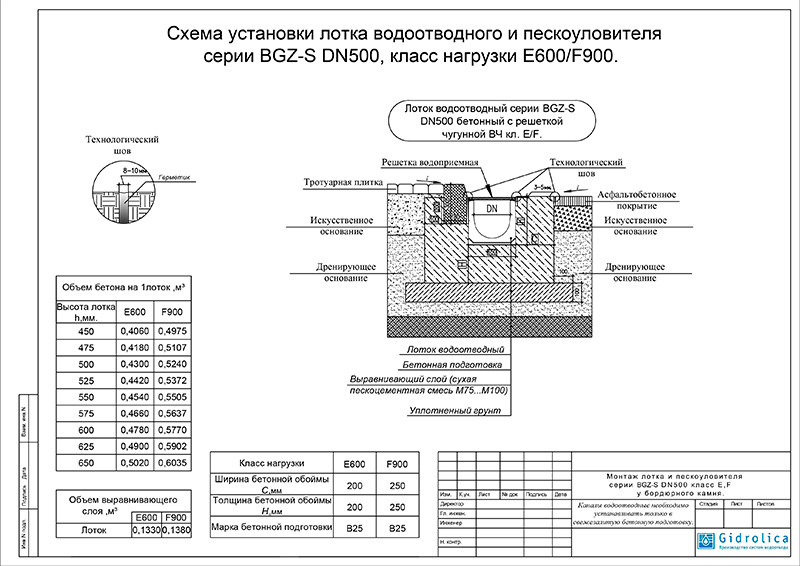

DN500 класс нагрузки E600/F900 |
Схема в формате PDFСхема в формате DWG |
|
|
| Класс нагрузки | A15 | B125 | C250 | D400 | E600 | F900 |
|---|---|---|---|---|---|---|
| Стенки бетонной обоймы: ширина С / толщина Н, см | 8/10 | 10/10 | 10/15 | 15/20 | 20/20 | 25/25 |
| Марка бетонной обоймы | B25 | B25 | B25 | B25 | B25 | B25 |
Основные правила монтажа систем водоотвода
При выполнении монтажных лотков должны быть соблюдены следующие условия:
- Монтаж лотков должен осуществляться на фундамент из бетона, толщина которого должна соответствовать предполагаемой нагрузке.
- При установке каналов в траншею делается подстилка толщиной до 25 см. Величина слоя также зависит от максимально возможной нагрузки.
- Установка лотков в вертикальном положении должна осуществляться в первую очередь. Если предполагается установка пескоуловителя, то монтаж следует начинаться с установки этой детали в нижней точке водослива.
- Прежде чем будут уложены смежные покрытия, осуществляется монтаж решеток на лотки. Перед установкой решетки, в местах сопряжения элементов удаляется мусор и пыль. Рекомендуется также защитить во время монтажа эти изделия с помощью пленки или строительного скотча.
- Лотки монтируются с помощью системы «шпунт-паз». Чтобы система водоотвода прослужила максимальное количество времени герметизация стыков лотков должна осуществляться в обязательном порядке.
- Монтаж лотков следует осуществлять встык на подвижный бетон.
- При установке лотки следует расположить таким образом, чтобы их выпуклая торцевая часть была направления в сторону движения жидкости.
- Пескоуловители и заглушки обязательно должны быть установлены согласно схемам.
- Если после установки лотков требуется укладка асфальтового покрытия, то лотки обязательно должны быть накрыты прочным материалом. Наезд техники на лоток во время работ недопустим.
- При использовании бетонного покрытия следует предусмотреть бетонные швы, идущие параллельно дренажной линии.
- Для оптимальной скорости уклон лотков необходимо производить в соответствии с СП 32.13330.2018.
- Решетка должна быть установлена с использованием только предназначенными для этой цели крепежными элементами.
Во время эксплуатации системы дождевого водоотвода следует, по возможности, предупреждать чрезмерное попадание мусора и грязи внутрь лотков. Например, при уборке территории не следует сметать мусор в дождеприемники, а в случае рассыпания грунта, его следует переместить за пределы бордюра.
Техническое обслуживание систем ливневой канализации
Для обеспечения продолжительной работы ливневой канализации необходимо регулярно осуществлять следующие работы:
- Следить за уровнем засорения дождевой канализации.
- Осуществлять своевременную прочистку системы водоотведения.
- Первый контроль затяжки резьбовых соединений должен быть осуществлен не позднее 2-х месячного срока после начала эксплуатации системы.
Регулярное обслуживание системы водоотведения позволит избежать ремонта дождевой канализации.
